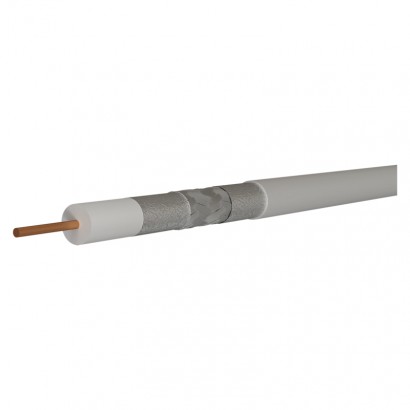

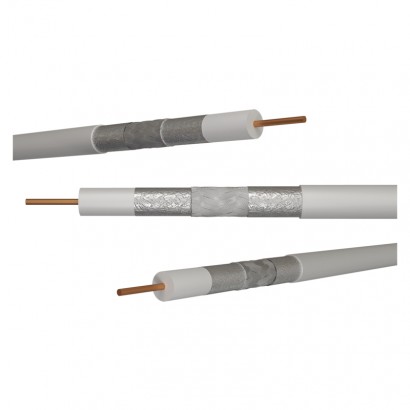

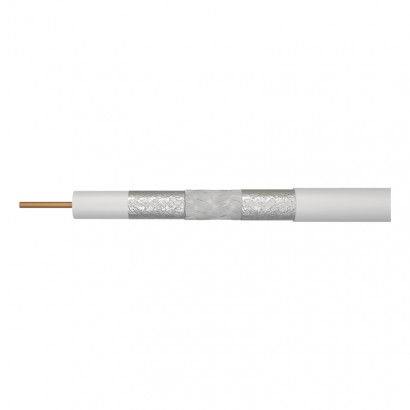

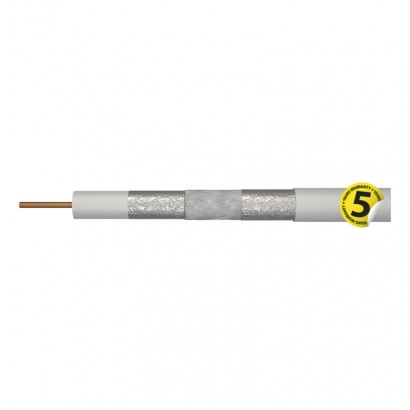

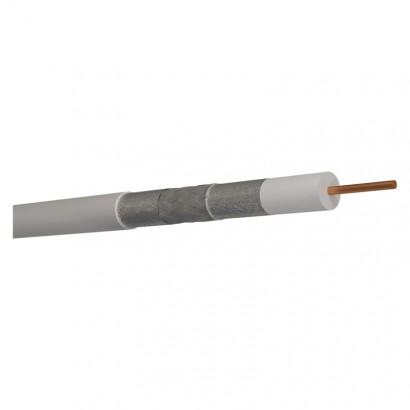

Koaxiální kabel CB115, 100m

APE = vzduchové dielektrikum: neuvádí se
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,82
dielektrikum typ, průměr: FPE 4,8 mm
doporučené typy konektorů - F lisovací: neuvádí se
doporučené typy konektorů - F šroubovací: *K7351
FPE = pěnové dielektrikum: neuvádí se
hmotnost (kg/km): neuvádí se
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
kapacita (pF/m): 52
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC
materiál stínění: hliník (Al)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 48,5
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 19,5
max. útlum při 20 °C (dB/100m) 1 000 MHz: 21,2
max. útlum při 20 °C (dB/100m) 100 MHz: 7
max. útlum při 20 °C (dB/100m) 10 MHz: 2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 27,2
max. útlum při 20 °C (dB/100m) 450 MHz: 14
max. útlum při 20 °C (dB/100m) 650 MHz: 17,5
max. útlum při 20 °C (dB/100m) 860 MHz: 20,6
min. poloměr ohybu jednorázový/násobný: 35/70 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: neuvádí se
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 30
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 25
min. útlum stínění (dB) 10 ~ 800 MHz: >100
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: ano
PES = vrstva fólie: neuvádí se
počet drátků stínění: 96× 0,12 mm
počet stínění: 3
pokrytí stínění: 90 %

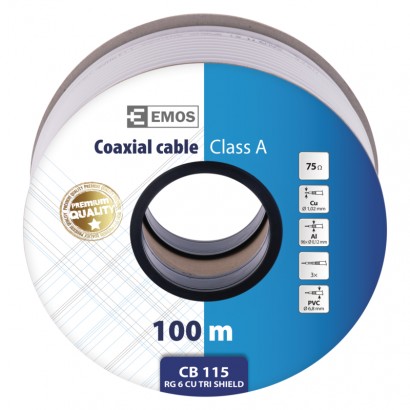

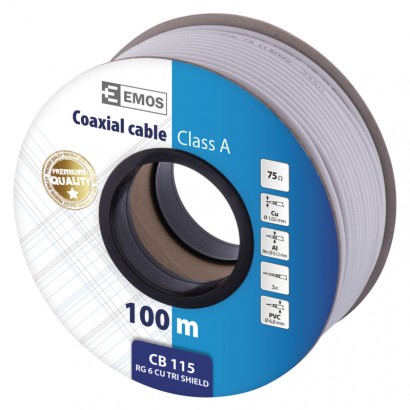

prodejní obal: 100 m, cívka
průměr pláště kabelu: 6,8 mm
průměr stínění: 96× 0,12 mm²
průměr vnitřního vodiče: 1,02 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PET
stínění II. folie: Al/PET
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB115/RG6 CU TRISHIELD
vhodné pro venkovní použití: ne
zamýšlené použití: vnitřní rozvody, odolný rušení, CLASS A
záruční doba: 5 let
způsob balení - délka: 100 m
způsob balení - ozn. metráží: 1–100 m
způsob balení - typ cívky: papírová

doporučené typy konektorů - F šroubovací	*K7351
montážní teplota	+5 °C až +60 °C
skladovací teplota	-20 °C až +75 °C
činitel zkrácení	0,82
průměr vnitřního vodiče	1,02 mm
způsob balení - délka	100 m
prodejní obal	100 m, cívka
max. útlum při 20 °C (dB/100m) 450 MHz	14
max. útlum při 20 °C (dB/100m) 650 MHz	17,5
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro	19,5
stínění I.folie	1× Al/PET
způsob balení - ozn. metráží	1–100 m
max. útlum při 20 °C (dB/100m) 10 MHz	2
max. útlum při 20 °C (dB/100m) 860 MHz	20,6
max. útlum při 20 °C (dB/100m) 1 000 MHz	21,2
min. útlum odrazu při 20 °C (dB) 600–900 MHz	25
max. útlum při 20 °C (dB/100m) 2 000 MHz	27,2
počet stínění	3
min. útlum odrazu při 20 °C (dB) 300–600 MHz	30
min. poloměr ohybu jednorázový/násobný	35/70 mm
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro	48,5
záruční doba	5 let
izolační odpor mezi jádry při 20 °C (MOhm/km)	500
kapacita (pF/m)	52
průměr pláště kabelu	6,8 mm
max. útlum při 20 °C (dB/100m) 100 MHz	7
Impedance	75 Ohm
pokrytí stínění	90 %
počet drátků stínění	96× 0,12 mm
průměr stínění	96× 0,12 mm²
min. útlum stínění (dB) 10 ~ 800 MHz	>100
stínění II. folie	Al/PET
PE = polyethylenové dielektrikum	ano
barva pláště kabelu	bílá
typ koaxiálního kabelu	CB115/RG6 CU TRISHIELD
třída reakce na oheň	Eca
dielektrikum typ, průměr	FPE 4,8 mm
materiál stínění	hliník (Al)
materiál vnitřního vodiče	měď (Cu)
odolné UV	ne
vhodné pro venkovní použití	ne
FPE = pěnové dielektrikum	neuvádí se
PES = vrstva fólie	neuvádí se
barva izolace napájecích vodičů	neuvádí se
doporučené typy konektorů - F lisovací	neuvádí se
APE = vzduchové dielektrikum	neuvádí se
izolace napájecích vodičů	neuvádí se
průřez napájecích vodičů	neuvádí se
hmotnost (kg/km)	neuvádí se
min. útlum odrazu při 20 °C (dB) 10–300 MHz	neuvádí se
konstrukce napájecích vodičů	neuvádí se
způsob balení - typ cívky	papírová
materiál pláště kabelu	PVC
zamýšlené použití	vnitřní rozvody, odolný rušení, CLASS A
nebezpečné látky	žádné
